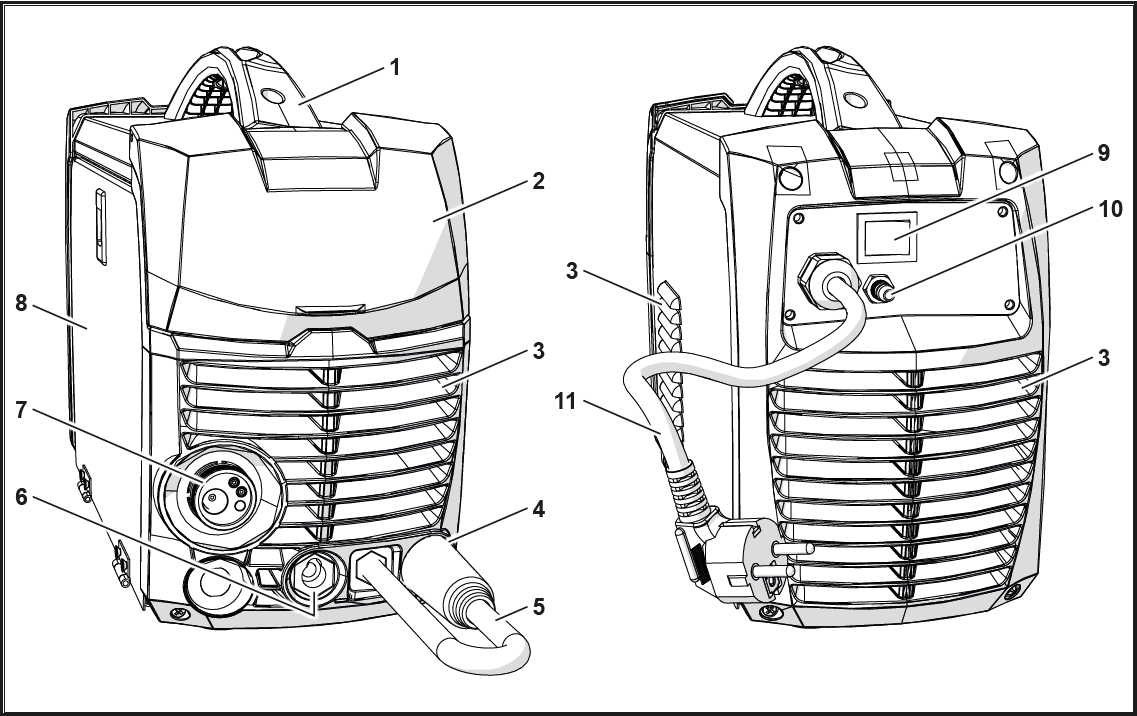

Dieser Beitrag beschreibt die Bedienelemente und Anschlüsse des RED by Lorch Schweißgeräts RED MIG 210 Syn. Anhand der Zeichnungen der Vorder- und Rückseite sind die einzelnen Komponenten mit Nummern gekennzeichnet. In der folgenden Übersicht wird erläutert, welche Anschlüsse, Regler und Anzeigen sich an welcher Position befinden. So erhalten Anwender eine klare Orientierung, um das Gerät sicher und effizient in Betrieb zu nehmen.
| 1 | Handgriff |
| 2 | Bedienfeldabdeckung |
| 3 | Lüftungsschlitze |
| 4 | Strombuchse Plus-Pol |
| 5 | Umpolkabel |
| 6 | Strombuchse Minus-Pol |
| 7 | Euro-Zentralanschlussbuchse MIG-MAG-Brenner |
| 8 | Seitendeckel Drahtvorschubraum |
| 9 | Hauptschalter |
| 10 | Anschlussstutzen Schutzgas |
| 11 | Netzanschlusskabel |
Detaillierte Informationen zur Inbetriebnahme, Sicherheit und Wartung findest Du in der Kategorie "Anwenden" sowie in der Bedienungsanleitung des RED by Lorch MIG 210 Syn Schweißgeräts
