Allgemeine Beschreibung
Der MIG/MAG-Schweißbrenner ist das zentrale Handwerkzeug beim Metall-Schutzgasschweißen (MIG = Metall-Inertgas, MAG = Metall-Aktivgas). Zusammen mit den Leitungen und Schläuchen auch Schlauchpaket genannt, dient er zur kontrollierten Zuführung von Schweißdraht, Schutzgas und elektrischem Strom an die Schweißstelle. Durch die Kombination dieser Komponenten wird der Lichtbogen erzeugt, der das Schweißgut und den Draht aufschmilzt.
Aufbau eines MIG/MAG-Schweißbrenners
Ein typisches MIG-MAG-Schlauchpaket besteht aus folgenden Hauptkomponenten:
Brennerhals (Brennerrohr):
Führt den Schweißdraht, das Schutzgas und den Strom zur Brennerspitze. Der Hals ist meist leicht gebogen, um eine ergonomische Arbeitsposition zu ermöglichen.Stromdüse:
Überträgt den Schweißstrom auf den Draht. Sie ist Verschleißteil und muss regelmäßig kontrolliert und bei Abnutzung ersetzt werden.Gasdüse:
Leitet das Schutzgas gleichmäßig um den Lichtbogen herum und schützt so die Schweißstelle vor Sauerstoff.Kontaktrohr und Drahtführung (Drahtführungsseele / Liner):
Der Liner führt den Schweißdraht von der Drahtförderung bis zur Stromdüse. Er muss für den jeweiligen Drahtdurchmesser und Draht-Art geeignet sein.Brennergriff:
Beinhaltet den Schalter zur Strom- und Drahtzufuhrsteuerung. Oft ergonomisch geformt und hitzebeständig.Schlauchpaket:
Verbindet den Brenner mit dem Schweißgerät. Es enthält Leitungen für Strom, Gas und Draht sowie ggf. Kühlwasser (bei wassergekühlten Brennern).Anschlusseinheit:
Dient zur Verbindung mit dem Schweißgerät und sorgt für die Strom- und Gaszufuhr sowie den Drahtvorschub.

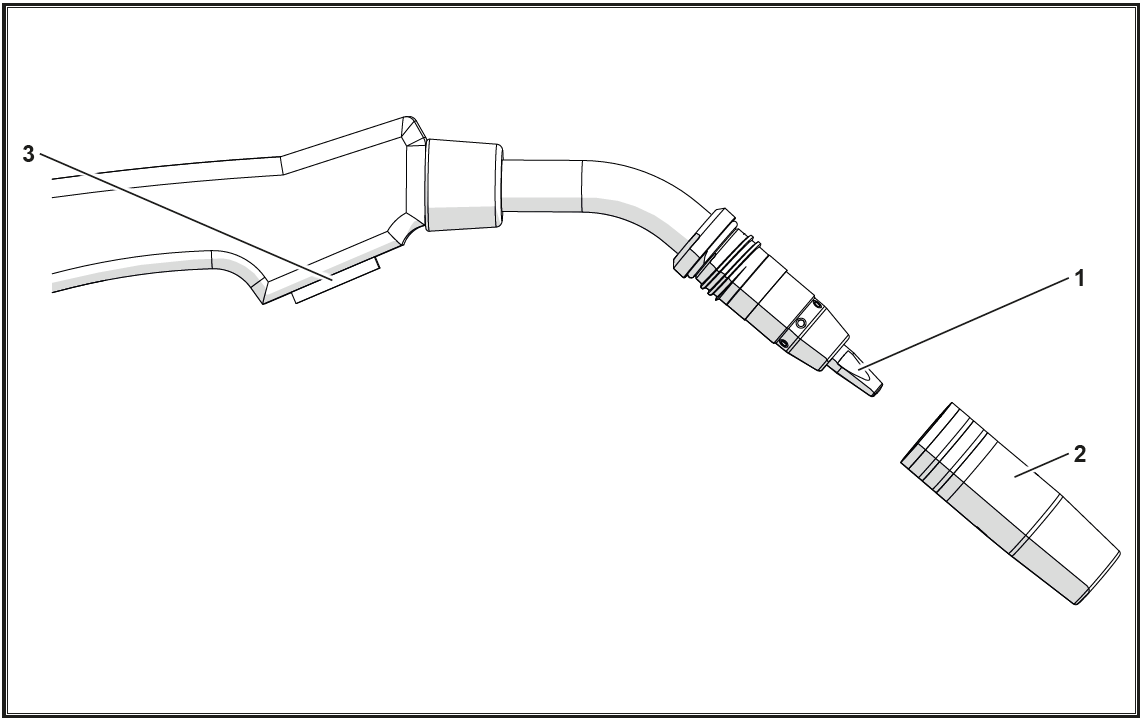

| 1 | Kontaktspitze |
| 2 | Gasdüse |
| 3 | Brennertaster |
Funktionsweise
Beim Betätigen des Brennertasters wird der Schweißstrom eingeschaltet, der Drahtvorschub gestartet und Schutzgas zugeführt.
Der Schweißdraht dient gleichzeitig als Elektrode und Zusatzwerkstoff. Zwischen Draht und Werkstück entsteht ein Lichtbogen, der das Material lokal aufschmilzt.
Das Schutzgas (z. B. Argon, CO₂ oder deren Gemische) verhindert Oxidation und schützt die Schweißnaht vor Verunreinigungen.
Je nach Gasart unterscheidet man:
MIG-Schweißen: mit inertem Gas (z. B. Argon, Helium) – für Nichteisenmetalle wie Aluminium.
MAG-Schweißen: mit aktivem Gas (z. B. CO₂, Argon-CO₂-Gemisch) – für unlegierte und legierte Stähle.
Pflege und Wartung
Eine regelmäßige Pflege des Brenners verlängert seine Lebensdauer und verbessert die Schweißqualität. Weitere Hinweise findest Du im Beitrag zur Pflege und Wartung von MIG-MAG-Brennern
Sicherheitshinweis
Vor Wartungsarbeiten oder Düsenwechsel stets den Brenner stromlos schalten und Gaszufuhr schließen.
Achtung: Brennerteile können Spitz oder heiß sein. Verletzungsgefahr! Persönliche Schutzausrüstung (Schweißhandschuhe, Schutzbrille, hitzebeständige Kleidung) ist immer zu tragen.
