In diesem Beitrag findest du die Ersatzteilliste für das RED by Lorch Elektroden-Schweißgerät MMA 160 PRO mit der Materialnummer 441.1601.0.

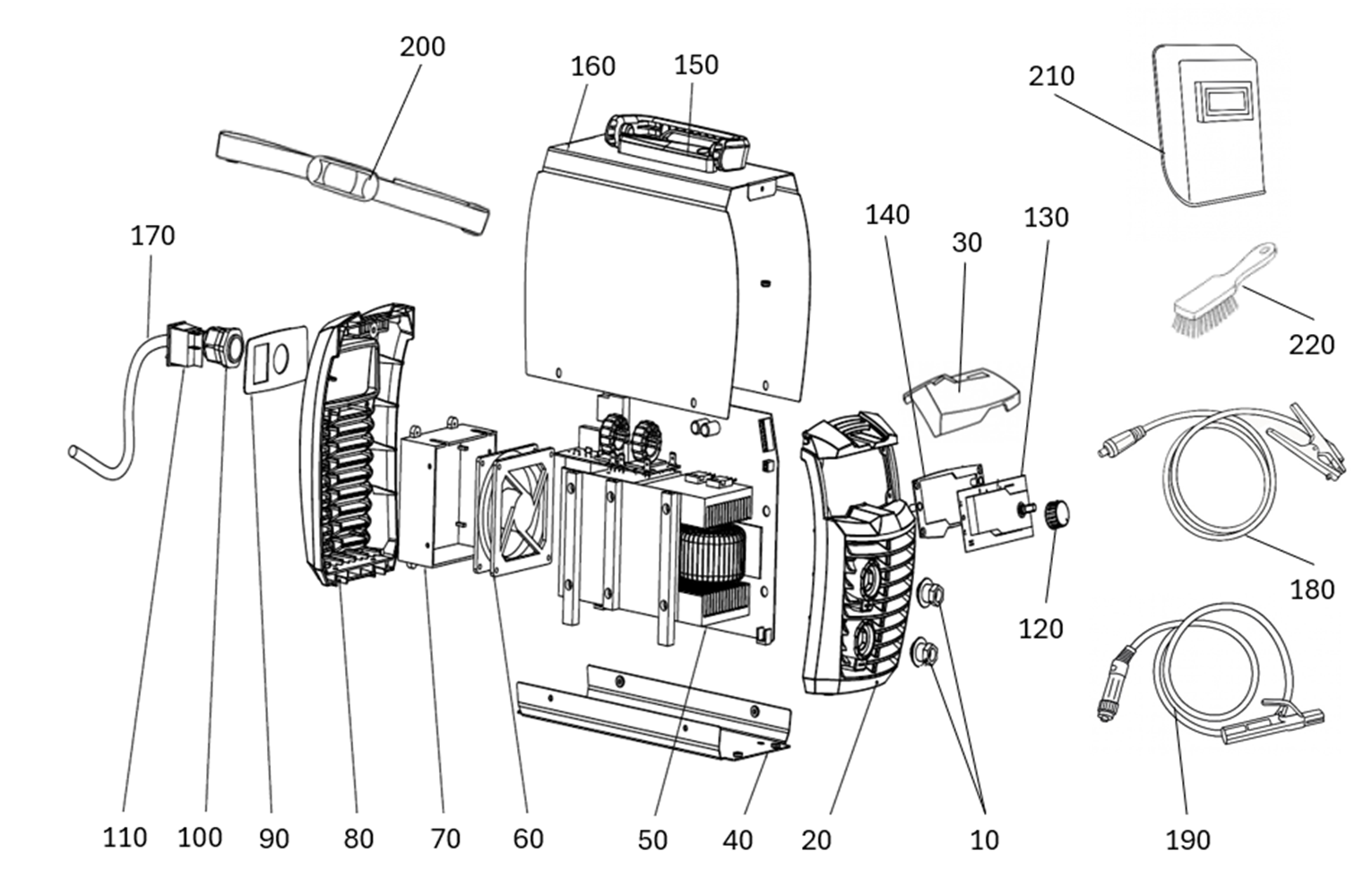

Die Explosionszeichnung zeigt die einzelnen Baugruppen und Komponenten sowie Zubehör des Geräts inkl. Nummerierung.
In der Tabelle findest Du die zugehörigen Ersatzteile mit den entsprechenden Bezeichnungen und Materialnummern aufgeführt.
| Pos | Mat.-Nr. | Bezeichnung |
| 10 | 326.0581.0 | Buchse |
| 20 | 326.0582.0 | Verkleidung vorn |
| 30 | 326.0583.0 | Bedienfeldschutz |
| 40 | 326.0584.0 | Bodenplatte |
| 50 | 326.0585.0 | Leistungsteil |
| 60 | 326.0586.0 | Lüfter |
| 70 | 326.0587.0 | Lüfteraufnahme |
| 80 | 326.0588.0 | Verkleidung hinten |
| 90 | 326.0589.0 | Blende hinten |
| 100 | 326.0590.0 | Zugentlastung |
| 110 | 326.0591.0 | Netzschalter |
| 120 | 326.0592.0 | Drehknopf |
| 130 | 326.0593.0 | Bedienfeld |
| 140 | 326.0594.0 | Blende vorn |
| 150 | 326.0595.0 | Griff |
| 160 | 326.0596.0 | Gehäuse |
| 170 | 326.0597.0 | Netzkabel |
| 180 | 326.0598.0 | Massekabel 2m |
| 190 | 326.0599.0 | Elektrodenhalter |
| 200 | 326.0600.0 | Tragegurt |
| 210 | 326.0601.0 | Schweißschild |
| 220 | 326.0602.0 | Drahtbürste |
HINWEISE
Führe Reparaturen und technische Änderungen niemals selbst durch. In diesem Fall erlischt die Garantie und der Hersteller lehnt jegliche Produkthaftung für das Gerät ab. Service- und Reparaturarbeiten dürfen nur von einer geschulten Elektrofachkraft durchgeführt werden. Wende dich bei Problemen und Reparaturen an das RED by Lorch Serviceteam.
Detaillierte Informationen zu Bedienung, Wartung und weitere Hinweise zum Umgang mit RED Geräten findest Du auch in den Bedienungsanleitungen der RED Schweißgeräte
Solltest Du weitere Fragen haben oder ein technischer Defekt vorliegen, der repariert werden muss, kontaktiere uns bitte über das Kontaktformular und informiere dich auch in unserem Beitrag: Schweißgerät defekt – was tun?
