In diesem Beitrag findest du die Ersatzteilliste für das RED by Lorch WIG-Schweißgerät TIG 180 DC mit der Materialnummer 990.4495.2.

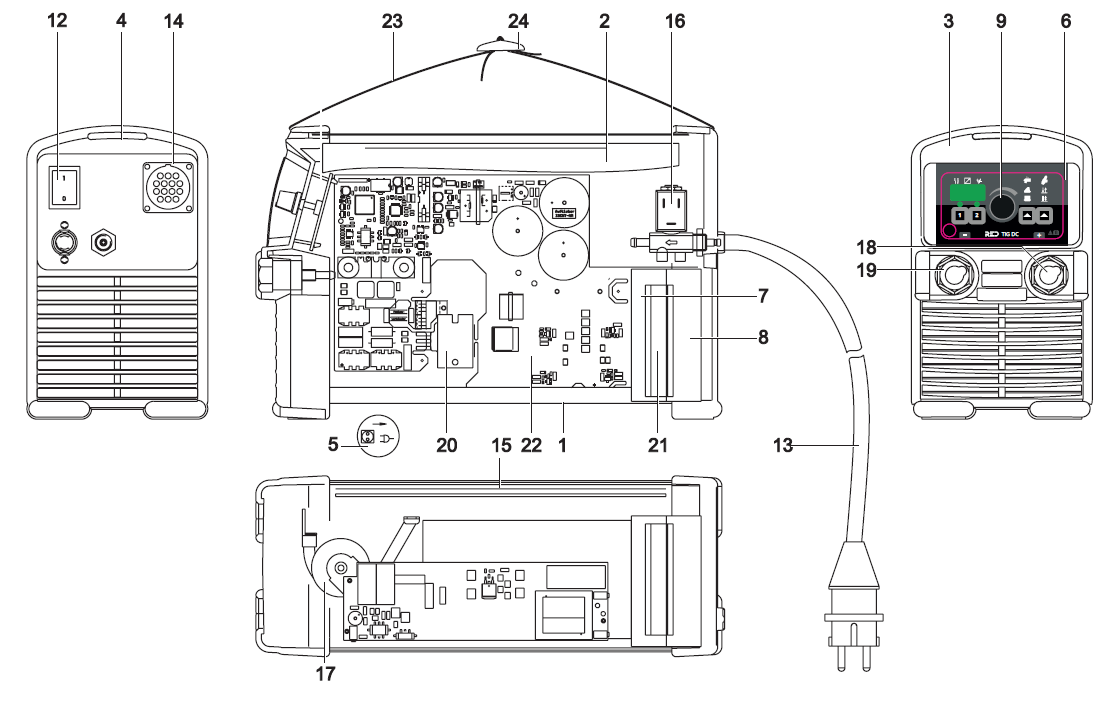

Die Explosionszeichnung zeigt die einzelnen Baugruppen und Komponenten sowie Zubehör des Geräts inkl. Nummerierung.
In der Tabelle findest Du die zugehörigen Ersatzteile mit den entsprechenden Bezeichnungen und Materialnummern aufgeführt.
| Pos | Mat.-Nr. | Bezeichnung |
| 1 | 602.1807.0 | Bodenblech G18-1 |
| 2 | 326.0463.0 | Gehäuse |
| 3 | 604.1800.3 | Kunststofffront G18-3 RAL 9005 |
| 4 | 604.1801.1 | Kunststoffheck G18-1 RAL 9005 |
| 5 | 606.2027.0 | Aufkleber Netzstecker ziehen 30mm blau |
| 6 | 326.0779.0 | Ersatzteilset Frontfolie RED TIG |
| 7 | 610.3026.0 | Schaumstoffeinlage 95x94x25 |
| 8 | 610.3027.0 | Schaumstoffeinlage 95x112x25 |
| 9 | 614.0550.7 | Drehknopf 23mm schwarz Welle 6,35mm |
| 9 | 326.0778.0 | Ersatzteil Deckel schwarz o. Strich |
| 12 | 657.0204.0 | Wippschalter 2pol. 20A 250V~ FS 6,3 |
| 13 | 661.7513.5 | Netzkabel 3x2,5 Schuko 3FS 3,2m |
| 14 | 661.8210.0 | Kabelbaum AMP14B - Microfit10 |
| 15 | 663.2549.1 | Isolierfolie 297,5x179,5x0,5 2x165° |
| 16 | 665.3018.0 | Magnetventil 230VAC 1/4“-Schlauchanschl. |
| 17 | 665.6251.0 | HF - Drossel H-R WA 24000047 |
| 18 | 665.7021.0 | Einbaubuchse 25-50 mm² ST13 MS |
| 19 | 665.7022.0 | Einbaubuchse 25-50 mm² ST13 Schlauchanschluss |
| 20 | 713.0295.0 | Diode 2x100A 200V FRED |
| 20 | 663.2563.0 | Alufolie mit Wärmeleitwachs 38,2x25,4 |
| 21 | 981.1456.0 | BG-Axialventilator 12V DC |
| 22 | 326.0777.0 | Ersatzteilset Leistungsbausatz |
| 23 | 604.3612.0 | Tragegurt 30x1500 Schwarz |
| 24 | 604.3641.0 | Kunststoffschieber für Tragegurt 30mm |
